DISPONIBILITÉ
| Diamètre |
Longueur |
Hauteur des verrous |
Ecartement des verrous |
| Mini |
Maxi |
Mini |
Maxi |
| 6 |
12 m Max |
0,39 |
0,9 |
4,1 |
6,1 |
| 8 |
12 m Max |
0,52 |
1,2 |
5 |
7 |
| 10 |
12 m Max |
0,65 |
1,5 |
5,5 |
7,5 |
| 12 |
12 m Max |
0,78 |
1,8 |
6,1 |
8,3 |
| 14 |
12 m Max |
0,91 |
1,7 |
7,1 |
9,7 |
- DÉSIGNATION:

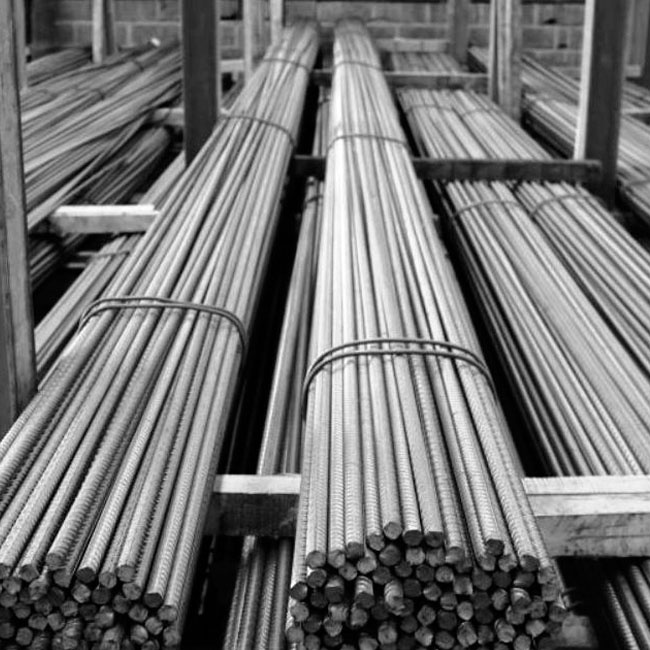

Fer a béton a verrous laminés a froid "Chantier Spécial FeE 500-2"
- DESCRIPTION:
Fer a béton rond haute adhérence a verrous, soudable, de nuance FeE 500-2 fabriqué suivant la norme française NF A 35-016 (1996) a partir du laminage a froid du couronnes de fil de machine.
Disponible en diamétre 6; 8; 10; 12 et 14 mm, colisé en couronnes ou en fardeaux de barres droites de longueur maxi 12m.
- CARACTÉRISTIQUES TECHNIQUE:
1. Géométriques:
- Masse linéique: Les valeurs de la masse linéique nominale sont données dans le tableau ci-dessous. L'écart admissible par rapport a la masse linéique nominale est de +- 4.5%.
| Produit |
Masse linéique nominale (kg/m) |
Masse linéique mini admissible (kg/m) |
Masse linéique maxi admissible (kg/m) |
| 6mm |
0.222 |
0,212 |
0,232 |
| 8mm |
0.395 |
0,377 |
0,413 |
| 10mm |
0.617 |
0,589 |
0,645 |
| 12mm |
0.887 |
0,847 |
0,927 |
| 14mm |
1.21 |
1.156 |
1,264 |
- Longueur: La longueur standard des barres est de 12m mais des longueurs spécifiques inférieures a 12m peuvent etre fabriquées sur commande.
Dans tous les cas, l'écart admissible par rapport a la longueur annoncée est de -0 +50 mm.
- Verrous: Le produit comporte 3 champs de verrous dans 1 présentant une inclinaison opposée a celle des deux autres.
La hauteur et l'écartement des verrous respectent les valeurs suivantes (en mm):
| Diamètre du nominal |
Hauteur des verrous |
Ecartement des verrous |
| Mini |
Maxi |
Mini |
Maxi |
| 6 |
0,39 |
0,9 |
4,1 |
6,1 |
| 8 |
0,52 |
1,2 |
5 |
7 |
| 10 |
0,65 |
1,5 |
5,5 |
7,5 |
| 12 |
0,78 |
1,8 |
6,1 |
8,3 |
| 14 |
0,91 |
1,7 |
7,1 |
9,7 |
2. Mécaniques:
- Traction:
Limite élastique
N/mm² |
Rupture/élasticité |
Allongement total sous
charge maxi |
| ReH ≥ 500 |
Rm/Reh ≥ 1.03 |
Agt ≥ 2.5% |
- Non fragilité: Absence de fragilité (aucune rupture, fissure ou déchirure transversale aprés essai de pliage normalisé).
